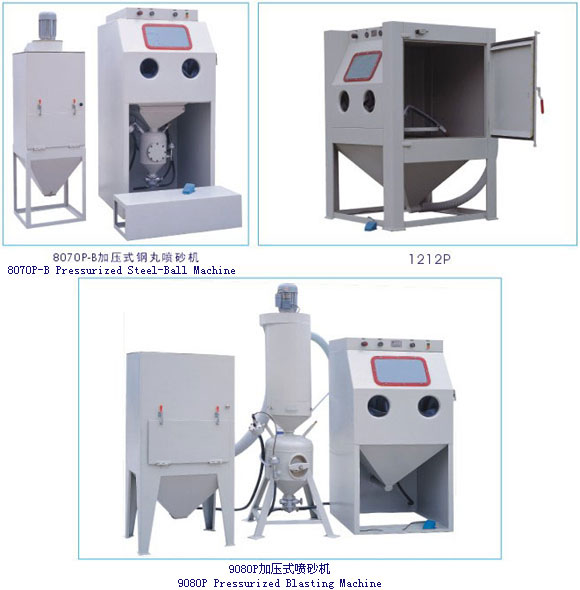

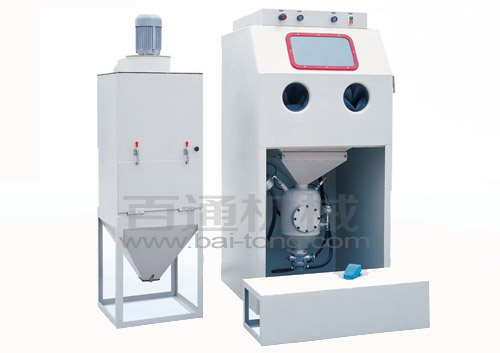

產品名稱: 加壓式噴砂機
產品說明: 壓入式噴砂機技術資料
一、概述:
本臺設備是根據用戶產品特性而專門設計的壓入式噴砂機，可滿足對工件表面進行清除鐵銹、氧化皮等要求。
本套設備主要由主機、高壓噴槍、旋風分離器、高壓罐、除塵箱、電氣系統組成。
工作原理：本機采用壓入式噴砂，利用壓縮空氣在高壓罐內給磨料加壓，使從高壓罐底部流出的磨料與壓縮空氣匯合時有同等的壓力。然后磨料與壓縮空氣混合，并高速?lài)娚涞焦ぜ砻?，使工件達到噴砂加工的目的。在工作狀態時，壓縮空氣和砂料邊混合邊噴射，使壓縮空氣得到充分利用，空氣的流量和砂料的流量便于調節，能得到理想的混合比，能源和砂料消耗少，研掃效率高，適用于客戶提供工件及類似零件的表面清理處理。
第一、噴射到工件表面的砂料在工件表面進行沖擊研磨，把工件表面的雜質、氧化皮和油脂清除掉，使表面積增大，提高涂層的附著力，提高涂裝質量。
第二、可以分散結構體內在殘余應力，達到硬化工件表面，增加零件表面對塑型變形和斷裂的抵抗能力，并使工件表層產生壓應力，提高其疲勞強度。
第三、使工件表面上的缺陷和由于機械加工所帶來的損傷減少，從而降低應力集中。
設計標準：
JB／T8355—96 拋噴砂設備通用技術條件
GB150—1998 鋼制壓力容器國家質量技術監督局鍋發[1999]154號壓力容器安全技術監察規程
GB/T8923-88 涂裝前鋼材表面銹蝕等級及除銹等級
GB16297－1996 大氣污染物綜合排放標準
GB／T5226.1－1996 工業機械電氣設備第一部分：通用技術條件
GB12265-90 機械防護安全距離
GBZ 1－2002 工業企業衛生標準
GB12348－90 工業企業廠界噪聲標準
GB162913-1996 大氣污染物綜合排放標準
二、噴砂加工方式：
本機噴砂加工時，工人需進行裝卸工件，手工對工件噴砂加工的操作。其工作程序如下：
1、加工開始前，開啟照明系統，同時關閉艙門，啟動機器。
2、進行噴砂工作時，工人根據加工工件所需，手持噴槍對工件表面進行噴砂；達到滿意的效果為止。
3、工件加工好后，工人先用吹凈槍將殘留在工件上的磨料、灰塵吹凈，然后卸下工件。
三、本機特點:
1、本機噴砂采用壓入式噴砂，配一把高壓噴槍?zhuān)商岣邍娚靶省?/span>
2、本機配制有吹凈槍?zhuān)瑖娚巴瓿珊罂蓪⒐ぜ砻娴纳皦m吹落。
3、本機機艙內裝有節能燈便于工人噴砂操作。
4、操作簡單，故障少；密閉式空間，噪音低。
5、操作簡單，效率較高，可根據不同的工藝要求更換不同粒度的砂料，砂料自動循環使用，節約成本。
6、噴槍可調各種噴射角度、噴砂距離，以達到良好的加工效果。
7、本機配置有旋風分離器，能將磨料和灰塵有效分離能將逃逸的砂?；厥?降低磨料的損耗。
8、配置有除塵器，能將工作中產生的粉塵清除。
四、噴砂機主要結構：
（一）、主機由噴砂室、高壓噴槍、集砂斗、密封門等組成。
（二）、旋風分離器及加壓系統
（三）、除塵系統
（四）、電氣系統
（五）、空氣壓縮系統
噴砂壓力按工藝要求可進行調整，壓力由1~7bar不等，噴槍壓力由調壓閥控制，并配有壓力表顯示，要求空壓機滿足空氣壓力不小于7bar，每支噴槍需配備流量3m3/min干燥壓縮空氣（由用戶自備），并配備一個1m3貯氣罐(用戶自備)。
